線分の交差判定

高校数学ではもちろん、大学の数学や物理でもよく言うところの「自明」であるのか、こういう用途に使えることを教えてはくれない。ここでは外積を使用することでふたつの線分がどの位置関係にあるのか判定できることを解説する。

2次元空間における外積はベクトル $\overrightarrow{A}=(a_x,a_y)$ と $\overrightarrow{B}=(b_x,b_y)$ があるときに、その外積は $\overrightarrow{A}\times \overrightarrow{B}=a_x\cdot b_y-a_y\cdot b_x$ で求められる。これをPythonで書けば次のようになる。

from typing import Self

class Vec2D:
    def __init__(self, x: float, y: float) -> None:
        self.x = x
        self.y = y

    def cross(self, other: Self) -> float:
        return self.x * other.y - self.y * other.x

class Point2D:
    def __init__(self, x: float, y: float) -> None:
        self.x = x
        self.y = y

    def __sub__(self, other: Self) -> Vec2D:
        return Vec2D(self.x - other.x, self.y - other.y)

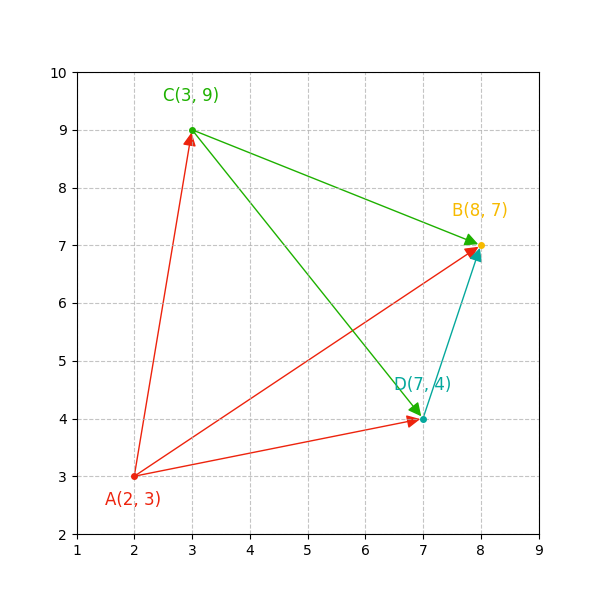

また、ここで考える点は次のような位置関係にあるとする。

同じ傾きであれば外積は0

ここで $AB\times AB$ は0になる。逆ベクトルとの外積 $AB\times BA$ も0である。また、$AB$ の半分の長さの $A{B}^{\prime }$, $B^{\prime }=(5,5)$があったとしても、$AB\times A{B}^{\prime }$ の結果は同様に0になる。つまり、符号を無視して同じ傾きを持っていれば(平行であれば)、長さに関係なく外積は0になる。

a = Point2D(8, 7) - Point2D(2, 3)
b = Point2D(8, 7) - Point2D(2, 3)
print(a.cross(b))    # 0

a = Point2D(8, 7) - Point2D(2, 3)
b = Point2D(2, 3) - Point2D(8, 7)
print(a.cross(b))    # 0

a = Point2D(8, 7) - Point2D(2, 3)
b = Point2D(5, 5) - Point2D(2, 3)
print(a.cross(b))    # 0

始点が同じ場合の位置関係

次に $AB$ と $AC$ について考えてみる。$AB$ に対して反時計回りの方向にある $AC$ の外積は $AB\times AC>0$ となり、時計回りの方向にある $AB$ との外積は $AB\times AD<0$ となる。

a = Point2D(8, 7) - Point2D(2, 3)
b = Point2D(3, 9) - Point2D(2, 3)
print(a.cross(b))    # 32

a = Point2D(8, 7) - Point2D(2, 3)
b = Point2D(7, 4) - Point2D(2, 3)
print(a.cross(b))    # -14

線分ABとCDの交差判定

$AC$ と $AD$ の間に $AB$ があり、$CA$ と $CB$ の間に $CD$ があることを確認すればよい。これを計算すると次のようになる。

• $AC\times AB=-32,AD\times AB=14$ → $CD$ から見て交差する
• $CA\times CD=-17,CB\times CD=29$ → $AB$ から見て交差する
• 噛み砕くと…
  • $AC\times AB<0$ → $CD$ は $AB$ に対して反時計回り方向に交差するだけの十分な長さがある
  • $CA\times CD<0$ → $AB$ は $CD$ に対して反時計回り方向に交差するだけの十分な長さがある
  • $AD\times AB>0$ → $CD$ は $AB$ に対して時計回り方向に交差するだけの十分な長さがある
  • $CB\times CD>0$ → $AB$ は $CD$ に対して時計回り方向に交差するだけの十分な長さがある

さらに、$AC$ と $AD$, $CA$ と $CB$はそれぞれ入れ替えても同様なので、

$(AC\times AB)\cdot (AD\times AB)<0$ かつ $(CA\times CD)\cdot (CB\times CD)<0$

であれば線分 $AB$ と $CD$ は交差する。
